سلام! به عنوان یک تامین کننده سیم ساختمان، اغلب از من در مورد چگونگی تعیین ظرفیت بار سیم ساختمان سؤال می شود. این یک سوال بسیار مهم است، به ویژه هنگامی که صحبت از اطمینان از ایمنی و کارایی سیستم های الکتریکی در ساختمان ها می شود. در این وبلاگ، بر اساس تجربه خود در این صنعت، اطلاعاتی در مورد این موضوع به اشتراک خواهم گذاشت.
درک اصول
ابتدا، اجازه دهید در مورد ظرفیت بارگذاری در واقع به چه معناست. ظرفیت بار یک سیم ساختمان به حداکثر مقدار جریان الکتریکی اشاره دارد که سیم می تواند بدون گرم شدن بیش از حد آن را با خیال راحت حمل کند. گرمای بیش از حد می تواند منجر به آسیب عایق، اتصال کوتاه و حتی آتش سوزی شود، بنابراین انجام صحیح این امر بسیار مهم است.
عوامل متعددی بر ظرفیت بار سیم ساختمان تأثیر می گذارد. یکی از مهمترین فاکتورها گیج سیم است. گیج یک سیم اندازه گیری قطر آن است و معمولاً با سیم سنج آمریکایی (AWG) بیان می شود. هرچه عدد AWG کمتر باشد، سیم ضخیم تر و ظرفیت بار آن بیشتر می شود. به عنوان مثال، یک سیم 10 AWG می تواند جریان بیشتری نسبت به سیم 14 AWG داشته باشد.
عامل دیگر نوع عایق روی سیم است. انواع مختلف عایق درجه بندی دمایی متفاوتی دارند که می تواند بر توانایی سیم در حمل جریان تأثیر بگذارد. به عنوان مثال، سیم هایی با عایق ترموپلاستیک معمولاً برای دماهای پایین تری نسبت به سیم هایی با عایق پلی اتیلن متقاطع (XLPE) درجه بندی می شوند.
دمای محیط نیز در تعیین ظرفیت بارگذاری یک سیم نقش دارد. در محیط های گرم، سیم سریعتر گرم می شود، بنابراین ظرفیت بار آن کاهش می یابد. از سوی دیگر، در محیط های سرد، سیم می تواند جریان بیشتری را بدون گرم شدن بیش از حد حمل کند.
محاسبه ظرفیت بار
اکنون که عوامل موثر بر ظرفیت بار را درک کردیم، بیایید در مورد نحوه محاسبه آن صحبت کنیم. اولین قدم تعیین کل بار الکتریکی است که سیم باید حمل کند. این شامل تمام وسایل و وسایل الکتریکی است که به مدار متصل می شوند.
برای محاسبه بار کل، باید رتبه قدرت هر دستگاه را بر حسب وات بدانید. معمولاً می توانید این اطلاعات را روی برچسب دستگاه یا در کتابچه راهنمای کاربر آن بیابید. هنگامی که رتبه‌بندی‌های توان را به دست آوردید، می‌توانید آنها را جمع کنید تا کل بار را بر حسب وات دریافت کنید.
در مرحله بعد، باید کل بار را از وات به آمپر (آمپر) تبدیل کنید. می توانید این کار را با تقسیم بار کل بر حسب وات بر ولتاژ مدار انجام دهید. به عنوان مثال، اگر کل بار 1500 وات و ولتاژ 120 ولت باشد، جریان در آمپر 1500 / 120 = 12.5 آمپر خواهد بود.
هنگامی که جریان را بر حسب آمپر دارید، می توانید برای تعیین گیج سیم مناسب، از نمودار آمپر سیم استفاده کنید. این نمودارها عواملی را که قبلاً در مورد آنها صحبت کردیم، مانند گیج سیم، نوع عایق و دمای محیط را در نظر می گیرند. نمودارهای توان سیم را می توانید به صورت آنلاین یا در کتاب های کد برق پیدا کنید.
انتخاب سیم مناسب
هنگام انتخاب سیم ساختمان، مهم است که سیمی را انتخاب کنید که ظرفیت بار برابر یا بیشتر از بار محاسبه شده داشته باشد. همچنین ایده خوبی است که سیمی را انتخاب کنید که کمی ظرفیت اضافی داشته باشد تا رشد آینده یا تغییرات سیستم الکتریکی را در نظر بگیرد.

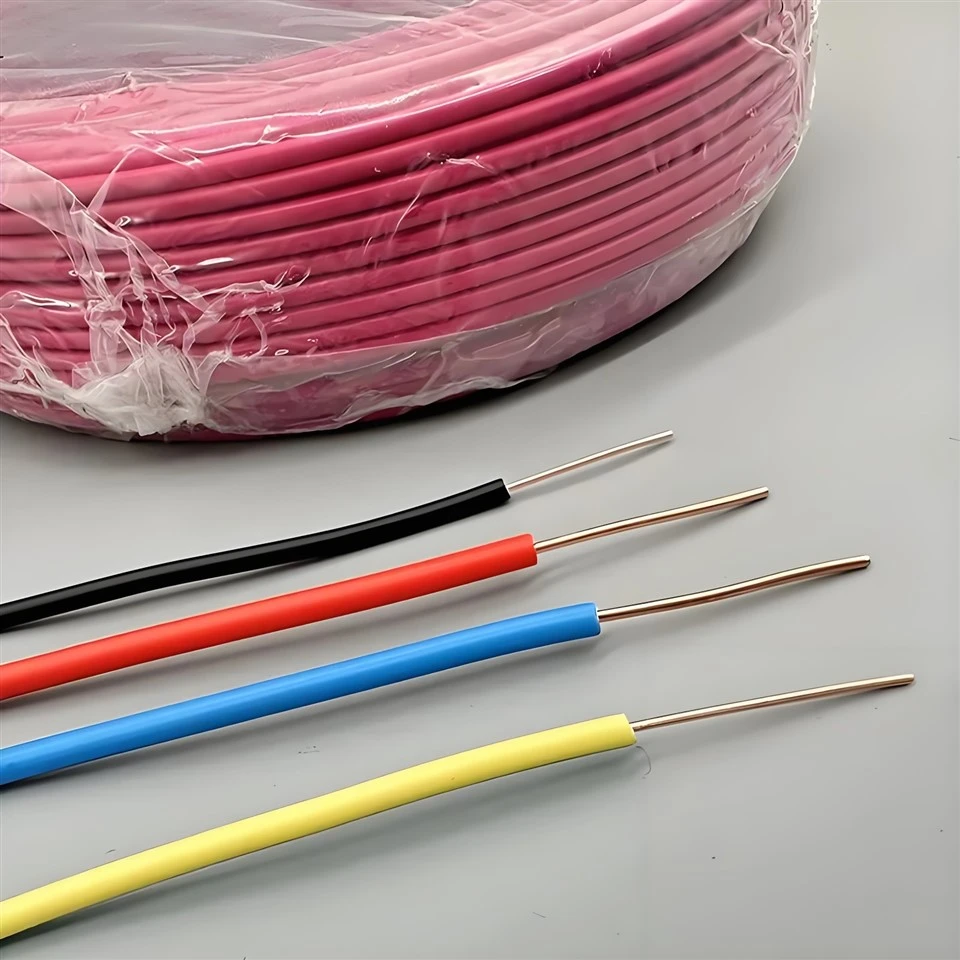

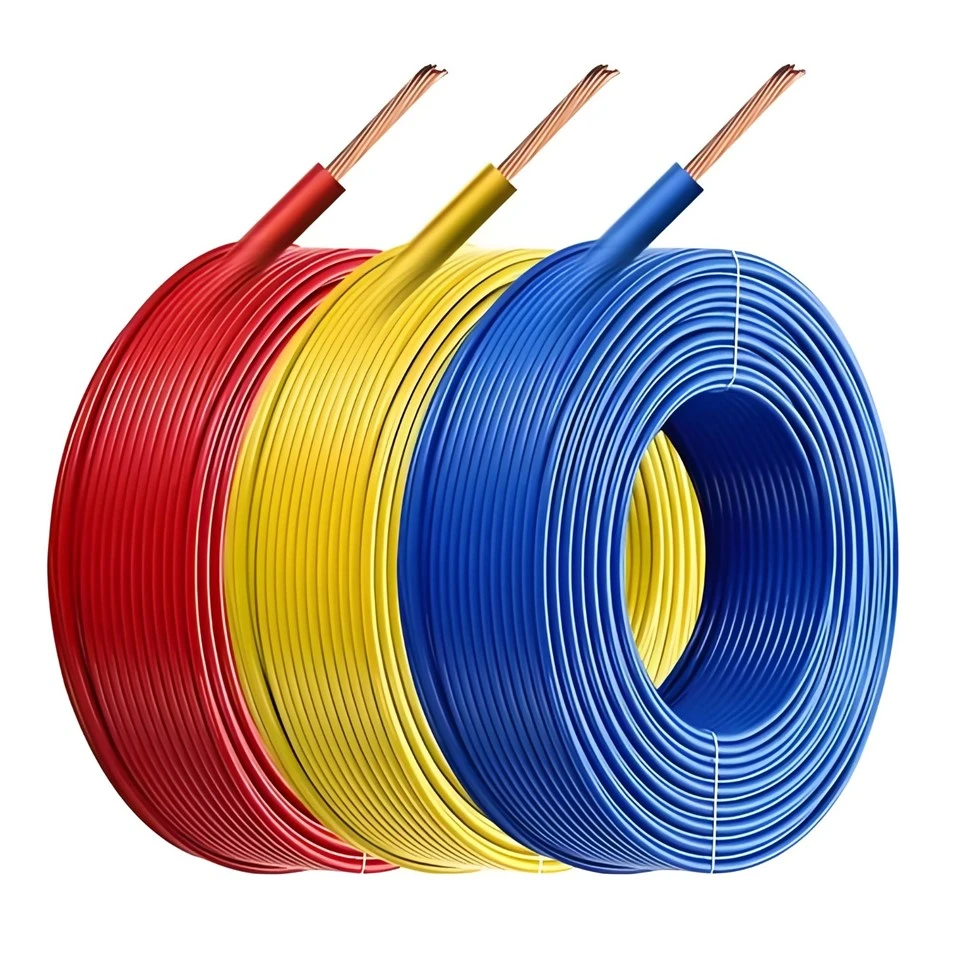

در شرکت ما طیف گسترده ای ازسیم ساختمان انعطاف پذیروسیم ساختمان تجاریبرای رفع نیازهای برنامه های مختلف سیم های ما از مواد با کیفیت بالا ساخته شده اند و برای ارائه عملکرد و ایمنی قابل اعتماد طراحی شده اند.
ما نیز ارائه می دهیمکابل سیم کشی تجاریکه برای استفاده در ساختمان های تجاری و صنعتی مناسب است. این کابل ها در اندازه ها و پیکربندی های مختلف برای برآوردن نیازهای خاص پروژه شما موجود هستند.
ملاحظات ایمنی
هنگام کار با سیستم های الکتریکی، ایمنی همیشه باید اولویت اصلی شما باشد. در اینجا چند نکته ایمنی وجود دارد که هنگام تعیین ظرفیت بار سیم ساختمان باید در نظر داشته باشید:
- کدهای برق را دنبال کنید:هنگام نصب و استفاده از سیم ساختمان مطمئن شوید که تمام قوانین و مقررات برق محلی را رعایت می کنید. این کدها برای اطمینان از ایمنی سیستم های الکتریکی و جلوگیری از آتش سوزی الکتریکی و سایر خطرات طراحی شده اند.
- از ابزار مناسب استفاده کنید:هنگام کار با سیستم های الکتریکی همیشه از ابزارهای مناسب برای کار استفاده کنید. این شامل سیم کش، انبردست و پیچ گوشتی است. استفاده از ابزار نامناسب می تواند به سیم آسیب برساند و خطر برق گرفتگی را افزایش دهد.
- برق را خاموش کنید:قبل از کار بر روی هر سیستم الکتریکی، مطمئن شوید که جریان برق را در قطع کننده مدار یا جعبه فیوز خاموش کرده اید. این کار از برق گرفتگی و سایر خطرات جلوگیری می کند.
- سیم را بررسی کنید:سیم ساختمان را به طور منظم برای علائم آسیب یا سایش بررسی کنید. در صورت مشاهده هرگونه آسیب، مانند عایق فرسوده یا سیم های در معرض دید، بلافاصله سیم را تعویض کنید.
نتیجه گیری
تعیین ظرفیت بار سیم ساختمان بخش مهمی از تضمین ایمنی و کارایی سیستم های الکتریکی در ساختمان است. با درک عوامل موثر بر ظرفیت بار و پیروی از مراحل ذکر شده در این وبلاگ، می توانید سیم مناسب را برای کاربرد خود انتخاب کنید و از ایمن و قابل اعتماد بودن سیستم الکتریکی خود اطمینان حاصل کنید.
اگر سوالی دارید یا نیاز به کمک برای انتخاب سیم ساختمان مناسب برای پروژه خود دارید، دریغ نکنید با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل را برای نیازهای خود پیدا کنید.
مراجع
- کد ملی برق (NEC)
- کتابچه راهنمای سیم کشی برق
- نمودارهای توان سیمی
